軟管總成的型式試驗,你做過哪些?
2020-12-21 16:25:00

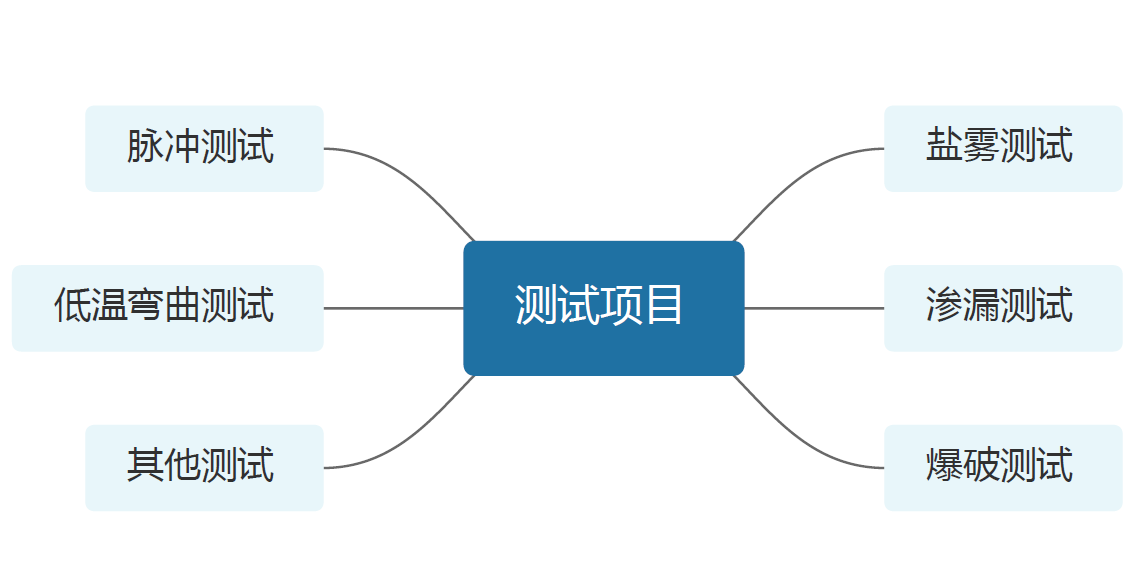

在成為一名合格的軍人之前都需經歷千錘百煉,才能永垂不朽。當然,液壓軟管也是如此,從生產到出貨,都需經過嚴格的測試才能交由客戶手中。SAE和ISO標準都對液壓軟管總成的測試方法和評估標準做了定義,這些測試項目主要包括:
1、鹽霧測試
2、滲漏測試
3、爆破測試
4、脈沖測試
5、低溫彎曲測試
6、其他測試
1. 鹽霧測試
鹽霧試驗是一種主要利用鹽霧試驗設備所創造的人工模擬鹽霧環境條件來考核產品或金屬材料耐腐蝕性能的環境試驗
評判標準:
最常見的評判依據是,將接頭上出現氧化物所花的時間與設計時的期望值進行比較,以確定該產品是否合格。
例如,Parker軟管接頭的合格標準是,產生白銹的時間要≥120小時,產生紅銹的時間要≥240小時。
2. 滲漏測試
軟管耐壓試驗時的壓力,通常是在額定工作壓力的2倍的壓力下保壓30-60秒無泄露,無壓力下降
3. 爆破測試
測試方法:
使軟管破裂時所使用的壓力,最小爆破壓力通常是額定工作壓力的4倍 (安全系數4:1)
評判標準:
當軟管的測試壓力在小于最小爆破壓力時,出現泄漏,鼓包,接頭彈出或軟管爆破等現象,則為不合格。
4. 脈沖測試
軟總成進行脈沖疲勞試驗時規定的壓力(一般為平均壓力的1.33倍)
測試方法:
液壓軟管的脈沖測試屬于軟管壽命的預測性試驗。實驗步驟如下:
(1)先將軟管總成彎成90°或180°,安裝到實驗裝置上;
(2)給軟管總成通入相應的試驗介質,高溫測試時需要使介質溫度保持在100±3℃;
(3)給軟管總成內部施加脈沖壓力,測試壓力為軟管總成最大工作壓力的100%/125%/133%,測試頻率可在0.5Hz~1.3Hz之間選擇,在完成相應標準規定的脈沖次數后,實驗完成。
評判標準:
在完成所需的總脈沖次數后,軟管總成沒有出現任何失效的情況,則認為通過了脈沖試驗。
5. 低溫彎曲試驗
測試方法:
低溫彎曲試驗是將待測軟管總成放到低溫箱內,保持低溫箱的溫度恒定在該軟管規定的最低使用溫度下,另外軟管需要保持直線狀態,持續測試24h.
隨后在芯軸上做一次彎曲試驗,芯軸直徑是軟管最小彎曲半徑的2倍,完成彎曲后,使其恢復到室溫,目測軟管上沒有裂紋后,接著做耐壓試驗。至此,整個低溫彎曲試驗才算完成。
評判標準:
整個測試過程中,被測軟管以及相關配件沒有出現破裂;當進行恢復室溫后的耐壓試驗時,被測軟管不能出現泄漏或破裂。

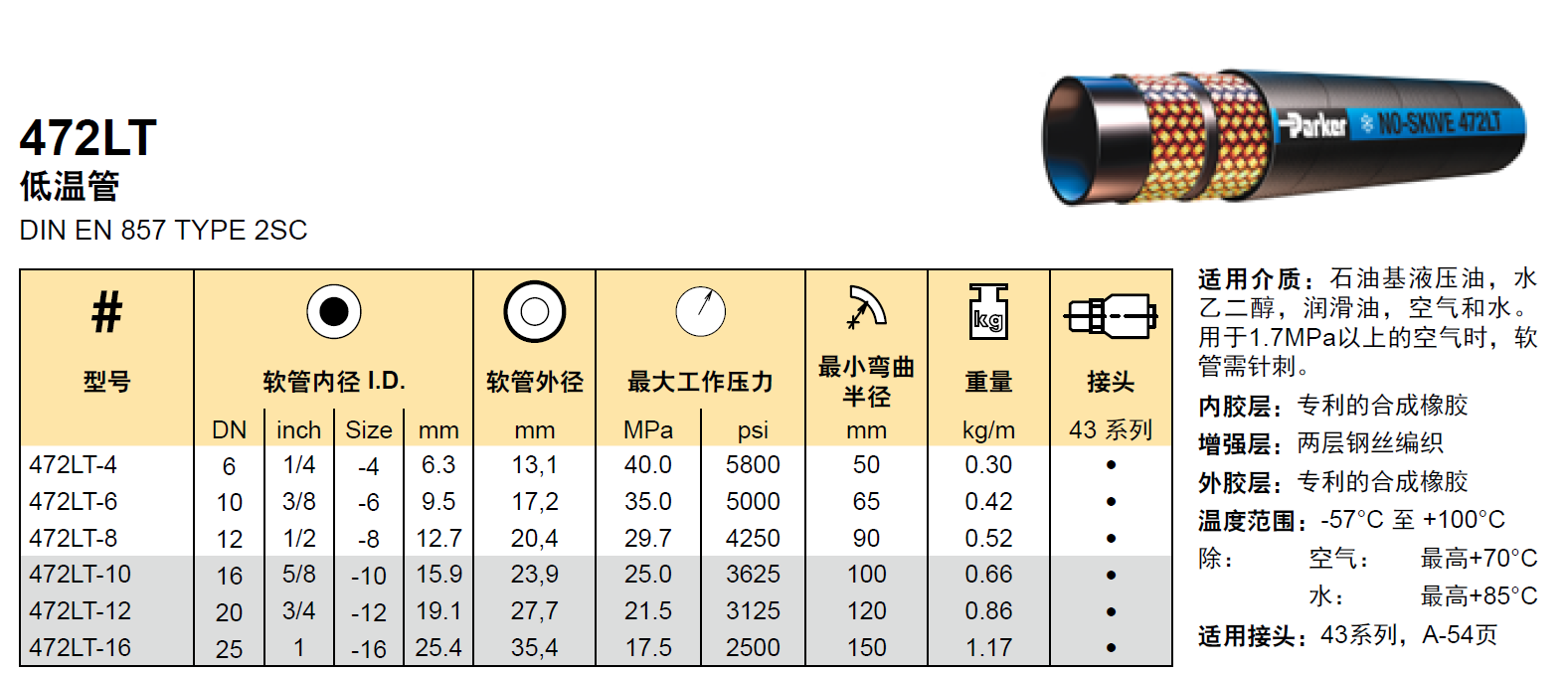

常規液壓軟管的額定工作溫度最低為–40°C,而Parker的低溫液壓軟管,可以達到-57°C。
