派克漢尼汾: 如何為您的應用選擇合適的液壓快換接頭?
2022-12-16 13:06:51

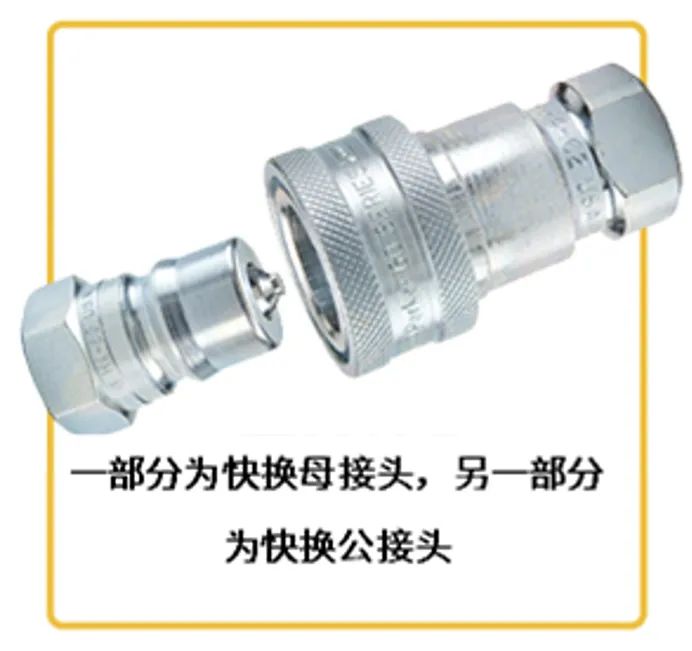

在實際應用中,一個合適的液壓快換接頭可以幫助用戶在液壓系統關鍵連接點上快速、安全地連接和斷開管路。快換接頭套件由一個公接頭和一個母接頭組成,通常帶有閥門,以便在管路連接時自動連通流體,斷開時自動切斷流體。
很多人認為選擇液壓快換接頭時無需考慮太多。事實上,我們需要大量研究工作。首先要確定快換接頭的主要應用目的,然后找出市場上能提供的液壓快換接頭類型及其不同之處,以便選擇符合具體應用要求的液壓快換接頭。在這個過程中,需考慮以下幾個問題。
是否帶有截止閥
根據是否帶有截止閥,液壓快換接頭可分為截止式和直通式兩種類型。如果管路斷開時需盡量降低流體損失,推薦使用雙截止式快換接頭。這種快換接頭的母頭和公頭均含有截止閥,當公頭和母頭連接時,閥會自動打開,斷開時閥則自動關閉,從而大幅降低流體損失。直通式快換接頭的公頭和母頭不帶截止閥,非常適合大流量應用(如水)。光滑、開放的內孔可將快換接頭的壓降達到盡量低的水平,并對其徹底清洗。由于不帶閥,因此在斷開快換接頭前應先切斷流體。
接頭連接類型

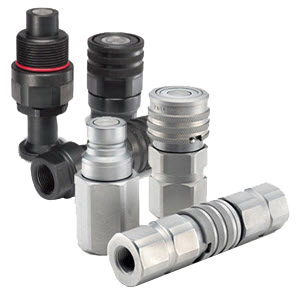

液壓快換接頭有以下四種連接形式:

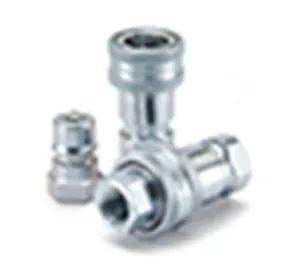

01 手動連接
無需工具,即可連接和斷開接頭。連接時,用戶通常采用雙手操作,將套筒拉回。

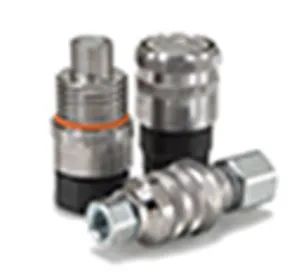

02 螺紋連接
采用螺紋式設計,公接頭帶外螺紋,母接頭則在套筒中帶內螺紋。螺紋連接可大幅減少與振動和運動相關的意外斷開,使其成為高壓、高脈沖循環應用的理想選擇。

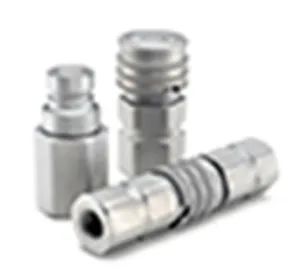

03 推壓式連接
連接便捷,無需任何工具,即可將公母頭推到一起。在連接過程中,用戶無需拉回套筒,可以單手操作,這種接頭適合需反復連接和斷開的應用。

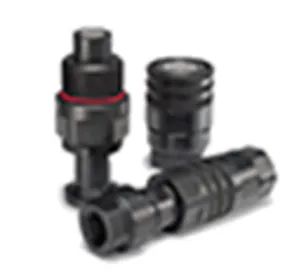

04 無溢流型
可大幅減少管路斷開時,閥連接面產生的溢流和夾雜空氣。
如何選擇液壓快換接頭

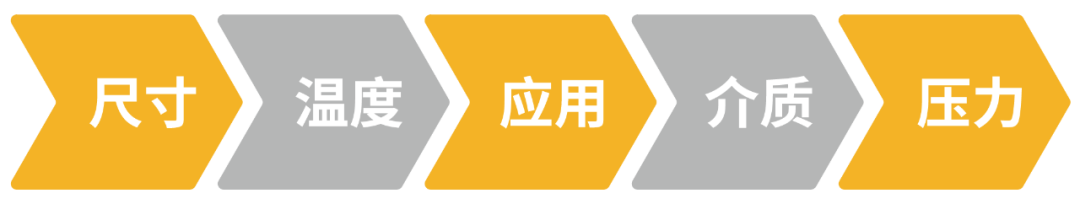

選擇合適的快換接頭時,派克漢尼汾建議采用STAMP流程。
尺寸
液壓快換接頭尺寸各不相同,根據系統和其它部件(如軟管、管路及泵等)的大小確定所需尺寸至關重要。尺寸不匹配會影響液體流速,導致系統性能遲緩或壓降過大、損壞和泄漏。根據系統流速和可接受的壓降水平,可縮小尺寸選擇范圍。
溫度
選擇快換接頭時需確認兩個溫度 - 環境溫度(外部溫度)和介質溫度(通過系統輸送介質的溫度)。派克提供不同的密封材料來滿足不同的溫度要求。
應用
在購買液壓快換接頭前,請了解與應用相關的信息。例如,應用是動態壓力還是靜態壓力、高振動還是高脈沖、室內還是室外使用等,這些信息有助于選擇更適合的快換接頭。
介質
液壓快換接頭須與所輸送的流體兼容,派克有一份介質/流體兼容性表,顯示不同接頭材料能夠兼容的流體。
壓力
了解系統的工作壓力、脈沖壓力和沖擊壓力很關鍵??鞊Q接頭產品都有額定壓力,您可據此為系統選擇合適的產品。液壓快換接頭的額定壓力范圍為30至15,000 psi。派克漢尼汾旗下的液壓快換接頭產品額定壓力基于實驗室測試數據而確定,這些測試包括但不限于靜態爆破測試和多循環沖擊測試。
