派克漢尼汾：如何避免和處理混合壓力連接導致的多種危險
2022-05-20 09:57:49
混合使用高壓和中壓接頭或不兼容部件會導致系統不穩定、效率低下并存在潛在危險。最壞的情況是，它還可能導致致命性爆炸。
在派克，我們的宗旨是讓我們的產品盡可能安全，并幫助客戶將風險降至最低。安全絕不是一朝一夕之事，所以大家需要知道如何避免風險，以及在遇到可能有危險的混合壓力連接時該怎么辦。
危險連接
我們的工程師最近遇到這樣的情況：客戶使用具有不同額定壓力的組件創建系統連接。這種情況很少見，但也確實會發生；給每個使用系統的人都帶來了不必要的風險。
如果使用高壓工具加工中壓管，則會將壁厚降低到安全限值以下，并可能導致災難性故障。同樣，將高壓接頭與中壓管組合使用，則意味著公接頭和母接頭將無法正確安裝?？赡苈菁y看起來是匹配的，但壓蓋螺母不會嚙合到系統保持安全所需的深度。高壓和中壓接頭中所用金屬的機械性能差異很大，所以中壓裝置無法承受高壓應用條件。
不同的額定壓力接頭不能混合使用，也沒有將中壓和高壓元件組合使用的安全的方法。將來自不同廠家的不同類型的連接件、產品線或部件混合使用也是比較危險的，而且還會讓所有保修都失效。
請記住，某件事“可以做”，并不意味著這件事“應該做”！
工作原理
下圖顯示了在連接壓力的不同的情況下，套環和壓蓋的位置有何不同。

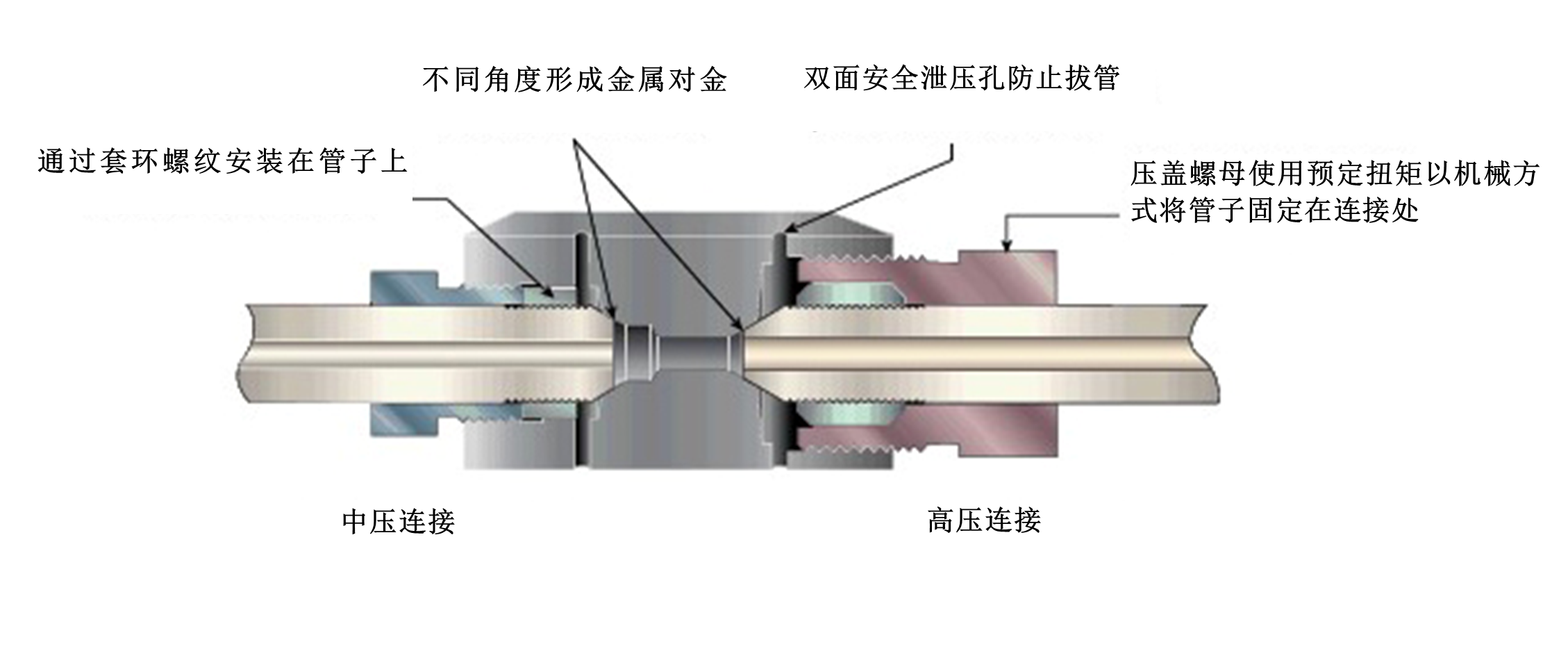

圖1中壓和高壓連接中套環和壓蓋的位置差異。

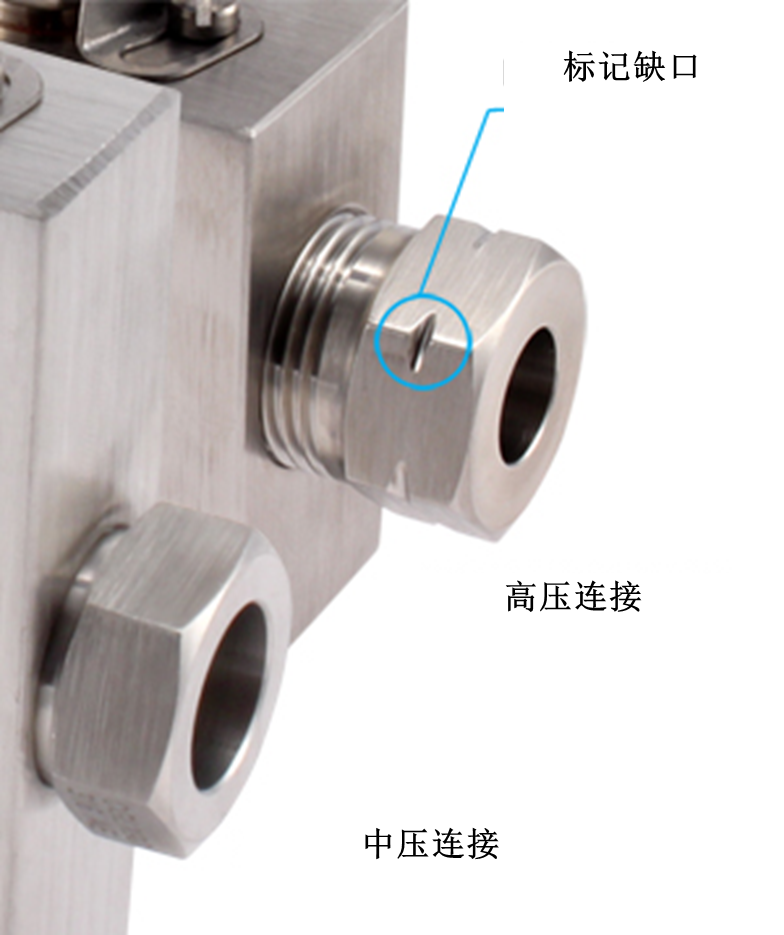

圖2 Parker Autoclave Engineers的高壓接頭螺母上的缺口標記與派克的其他壓力接頭不同。
為了避免和降低風險，我們建議不要混合使用：
高壓和中壓Parker Autoclave Engineers零件。
派克的零件與其他制造商的零件。
所有Parker Autoclave Engineers接頭都帶有我們制造商的名稱、零件號、材料、熱處理號和最大額定壓力。我們還可以通過高壓螺母上的清晰缺口標記輕松區分不同的壓力范圍。
派克儀表產品分部提供專業人員SBEx關于儀表連接正確和安全組裝的安全培訓，以提高整個工程部門的安全性和技能。如需進一步支持，您可以聯系您當?shù)氐呐煽藘x表產品經銷商或訪問我們的網站。
實現安全連接

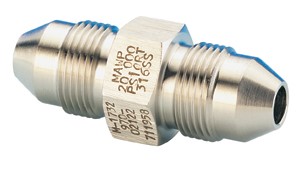

圖3公對公中壓到高壓轉換接頭。
如果您需要在一個系統中組裝中壓和高壓連接，我們建議使用派克轉換接頭。出于安全原因，最大允許工作壓力（MAWP）的額定值是以任何部件的最低額定值（最大20000 psi）為基礎的。
圖4 公對公轉換接頭
第二個轉換接頭（圖4）解決了最終旋轉位置不可預測的問題，使其在定位彎頭/三通接頭和閥門時安全實用。
下載ParkerAutoclave Engineers 轉換接頭的技術目錄。
如果您發現混合連接
如果遇到混合壓力裝置，應立即將其隔離、拆除，并使用匹配和兼容的派克零件，以正確的連接方式進行替換。否則，會存在故障或爆裂的實際風險，從而可能引發災難性故障，導致受傷或死亡。
了解更多有關Parker Autoclave Engineers適用于低壓、中壓和高壓應用的接頭和管道系列的信息：
